EnglishKCT8522D
5GHz 中功率 802.11ac 射频前端模组
产品介绍

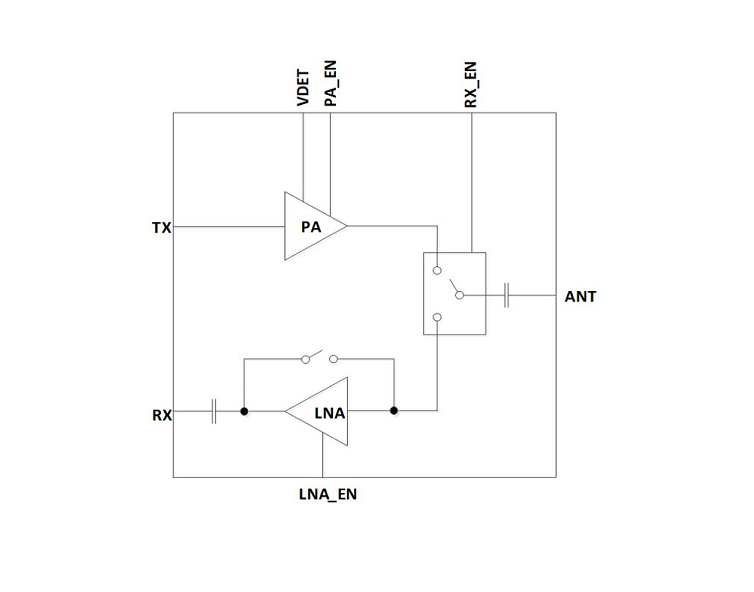

KCT8522D 是一款工作频段为5.15-5.85GHz的高集成射频前端模组。此产品集成了IEEE 802.11 a/n/ac WLAN 系统所需的关键射频功能，如高效率高线性功率放大器 (PA)、包含旁路滤波器 (BP) 的低噪声放大器 (LNA) 、LO抑制和谐波滤波器, 并且内置直流电压功率检测等功能，是一款高性价比的 Wi-Fi 5 射频前端器件。
PA / LNA+BP / SW 全集成的 802.11ac 射频前端模组
完整的输入输出端匹配方案
内置直流电压功率检测
所有引脚通过 ESD 静电防护标准
极简的外部电路匹配方案
3mm*3mm 超小封装
通过 ROHS 和 REACH 环保认证
产品规格
Integrated high performance 5GHz PA,LNA with bypass and T/R switch
Fully-matched input and output
Integrated power detector
Transmit gain: 30.5dB at 5V
Receive gain: 14dB at 5V
Output power: +21.5dBm @1.8% DEVM, VHT80/MCS9, 5V
Output power: +22.5dBm @ 3% DEVM, HT20/MCS7, 5V
ESD protection circuitry on all PINs
Minimal external components required
mall package: QFN-16L 3mm x 3mm x0.55mm
MSL3, 260 oC per JEDEC J-STD-020
RoHS and REACH Compliant
