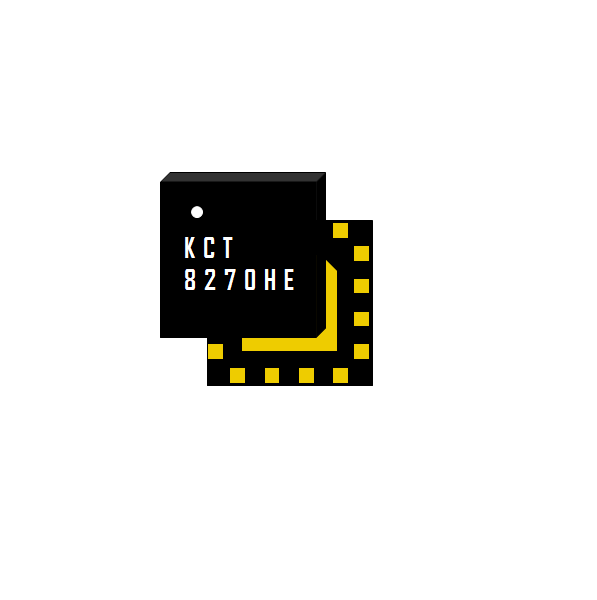

KCT8270HE
2.4GHz 中高功率 802.11ax 射频前端模组
产品介绍
KCT8270HE 是一款工作频段为 2.4-2.5GHz 的高集成射频前端模组。此产品集成了802.11b/g/n/ac/ax WLAN 系统所需的关键射频功能，如高效率高线性功率放大器 (PA)、包含旁路滤波器 (BP) 的低噪声放大器 (LNA) 、LO 抑制和谐波滤波器,并且内置直流电压和耦合电路两种功率检测功能，KCT8270HE 是一款中高功率的 Wi-Fi 6 射频前端器件。
PA / LNA+BP / SW 全集成的 802.11ax 射频前端模组
完整的输入输出端匹配方案
内置直流电压功率检测
所有引脚通过 ESD 静电防护标准
极简的外部电路匹配方案
3mm*3mm 超小封装
通过 ROHS 和 REACH 环保认证
产品规格

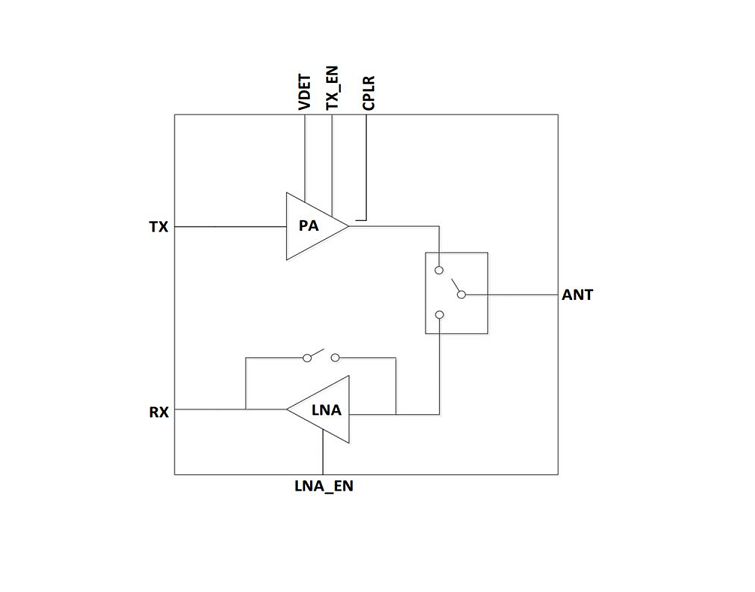

Integrated high performance 2.4GHz PA, LNA with bypass, and T/R switch
Fully-matched input and output
Integrated power detector
Transmit gain: 29.5dB at 3.3V
Receive gain: 15dB at 3.3V
Noise Figure: 1.6dB at 3.3V
Output power: +19dBm @ DEVM=-43dB, HE40/MCS11, 5V
+21dBm @ DEVM=-40dB, HE40/MCS11, 5V
+23dBm @ DEVM=-35dB, VHT40/MCS9, 5V
+24dBm @ DEVM=-30dB, HT20/MCS7, 5V
Output power: +17.5dBm @ DEVM=-43dB, HE40/MCS11, 3.3V
+18dBm @ DEVM=-40dB, HE40/MCS11, 3.3V
+19dBm @ DEVM=-35dB, VHT40/MCS9, 3.3V
+20dBm @ DEVM=-30dB, HT20/MCS7, 3.3V
ESD protection circuitry on all PINs
Minimal external components required
Small package: LGA-16L, 3×3×0.76mm
MSL3, 260 oC per JEDEC J-STD-020
RoHS and REACH Compliant
